Вертикальные шламовые насосы Toyo серии VHA (2.2-22 кВт)

Вертикальные шламовые насосы Toyo VHA3...30B:

Вертикальный шламовый насос Toyo VHA5

Вертикальные шламовые насосы – амфибии с мешалкой малой производительности, специально спроектированные для перекачки тяжелых и абразивных шламов.

Техническое описание:

Эти центробежные шламовые насосы с полуоткрытой вихревой крылаткой отличаются уникальной конструкцией мешалки. С помощью мешалки грунт поднимается во взвешенное состояние, превращаясь в шламовую смесь. Это позволяет осуществлять непрерывную перекачку среды с высоким содержанием твердых включений и создает дополнительный эффект бурения в грунте.

Прочная конструкция, тщательный подбор материалов и уникальные компоненты, совмещенные с низкооборотным высокомоментным электромотором создают насос с великолепными протовоизносными параметрами, малым весом и мощным крутящим моментом. Эти характеристики гарантируют длительную эксплуатационную жизнь насосам и низкие эксплуатационные затраты.

Рабочая крылатка, изнашиваемые пластины – «отбойники» и мешалка изготавливаются из легированной стали с высоким содержанием хрома Cr 24-28%.

Прочный короткий вал, установленный на серию тщательно подобранных подшипников и двойное механическое уплотнение, работающее в масляной ванне, гарантируют посадочный натяг даже в самых жестких условиях эксплуатации.

Конструкция насоса в сборе с мощным электродвигателем SP, имеющим класс изоляции F, разработана таким образом, что агрегат может работать с воздушным или водяным охлаждением.

Данные насосы легки в сервисном обслуживании. Все они снабжены одной (модели VHA 3–10) или двумя (модели VHA 15-30) изнашиваемыми пластинами – «отбойниками», нижняя из которых регулируемая, что дает возможность долго поддерживать требуемые рабочие характеристики насоса даже в случае износа рабочей крылатки или пластин.

Насосы Toyo серии VHA 3–30B могут эксплуатироваться в горизонтальном и вертикальном положениях (набор для переоборудования предлагается как опция). Горизонтальные версии насосов поставляются прикрепленными к раме, с мешалкой и без.

Насосы  VHA 3–30B могут быть изготовлены из различных материалов. Предлагаются специальные версии насосов серии VHA для перекачки рабочих сред повышенной температуры.

Исполнение:

  • горизонтальное
  • вертикальное

Особенности:

  • насосы могут устанавливаться выше перекачиваемой среды, быть частично или полностью погруженными в нее
  • предлагаются в горизонтальном и вертикальном исполнении с тремя нагнетательными патрубками
  • используются как для смешивания так и для перекачки различных сред.

Характеристики:

Модель Нагнетание, мм
Подача* м3/час Напор*
м
Размер частиц мм Мощность кВт Обороты 1/мин Сила тока
А
Кабель питания *мм2 Вес без кабеля
кг
сопло корпус Горизонтальный
Вертикальный
1 VHA3 40 80 8-12 7 30  25 2.2 1465 4.4 4*6 130
2 VHA5 40 80 10-15 12 30 25 3.7 1460 7.3 4*6 140
3 VHA7.5 80 100 14-21 10 60 30 5.5 1480 11 4*10 185
4 VHA10 80 100 16-24 12 60 30 7.5 1450 14.5 4*10 200
5 VHA15B 100 125 24-48 10 60 45 11 1480 22 4*10 330
6 VHA20В 100 125 40-60 15 60 45 15 1480 28 4*10 350
7 VHA30В 125 150 52-78 20 80 45 22 1470 40.5 4*16 450

* Величины даны для эффективной рабочей точки (не максимальные). См. рабочие кривые.

Рабочие параметры:

  • Максимальное весовое содержание твердых включений – 60%
  • Максимальный размер твердых включений – 60мм
  • Температура перекачиваемой смеси до 60oС (80oС – спец. версии)
  • Уровень кислотности перекачиваемой смеси 4 – 9,5pH
  • Максимальная глубина погружения – 30м

Рабочие кривые:

Вертикальные шламовые насосы Toyo VHA3...VHA30B - рабочие кривые

1 VHA 3
  4
VHA 10   7
VHA 30B
2 VHA 5
  5
VHA 15B

3
VHA 7.5
  6
VHA 20B


Габариты:

Вертикальные шламовые насосы Toyo VHA3...VHA30B – габариты

Комплектация:

  • насос
  • стартер (пульт управления)
  • кабель электрический (питание и управление)

Применение:

  • в качестве смесительных насосов
  • в качестве заливных (подпорных) насосов
  • в качестве поверхностных и погружных насосов одновременно

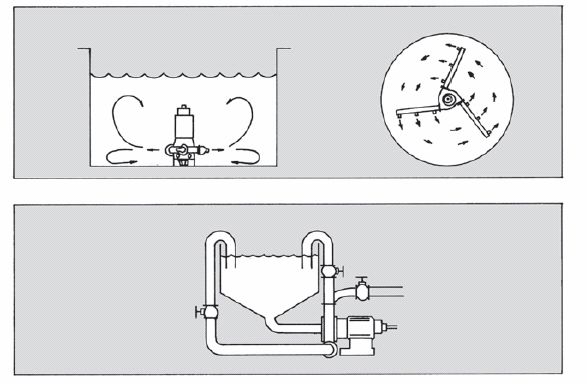

Схема работы:

Схема подключения вертикальных шламовых насосов Toyo VHA3...VHA30B
